Schwenktrieb MER21

Schwenktrieb MER21

Schwenktrieb MER21

Produktpreis

3 190,00 € / Stck.

Preis inkl. MwSt. 25.5% beträgt 4 003,45 €

Verfügbarkeit
Auf Lager

Informationen auf Deutsch
Arja Eisenblätter
Telefon: 004916094139780 Email: arja.eisenblaetter@menseoy.de

MER Schwenktriebe mit Hydraulikmotor haben eine Menge verschiedener Anwendungen. In den Heckenscheren von MenSe® erhöhen sie die Nutzbarkeit der Geräte. In der Forstwirtschaft, bei der Instandhaltung von Immobilien und bei landwirtschaftlichen Maschinen bieten sie verschiedene Lösungen, angefangen vom Drehen des Löffels bis hin zu Anwendungen, die sehr hohe Drehmomente erfordern.

Technische Daten des Schwenktrieb
Nenndrehmoment 10458 Nm
Kippmoment (max.) 203 kNm
Haltemoment 105.8 kNm
Statisch axiale Belastung (max.) 1598 kN
Statisch radiale Belastung (max.) 640 kN
Dynamisch axiale Belastung (max.)385 kN
Dynamisch radiale Belastung (max.)335 kN
Übersetzungsverhältnis des Schneckengetriebes 90:1
Betriebsdruck50-200 bar
Erforderlicher Hydraulikfluss10-60 l/min
Gewicht 180 kg
Farbe Schwartz
Max. Größe der Basismaschine ~ 20 tn

Inklusive Hydraulikmotor: Modell BMR250 [252 cm3 /rev.], Anschlüsse 1/2" G. Befestigung: 2-Schrauben Ovalbefestigung, SAE A - Flansch, Achse: 1" (25,4 mm) SAE 6B, Achse mit 6 Schlitzen

Die Schwenktriebe sind mit Schmierfett vorgefüllt.

Zusätzliche Informationen zu MER-Schwenktrieb, welches Fett verwendet werden soll und Drehzahl.

Zusätzliche Information
Empfohlenes FettSHELL GADUS S2 V220 2
SchmierintervallNach 300 Betriebsstunden oder 6 Monaten
Schrauben- und Zahnkranz materialStahl
AbdichtungAußenachsendichtung, Innenringgummilippe
Betriebstemperatur-30 °C — +60 °C
Drehzahl, schwere Last~ 2,5 rpm (max.)
Drehzahl, leichte Last

~ 3 rpm (max.)

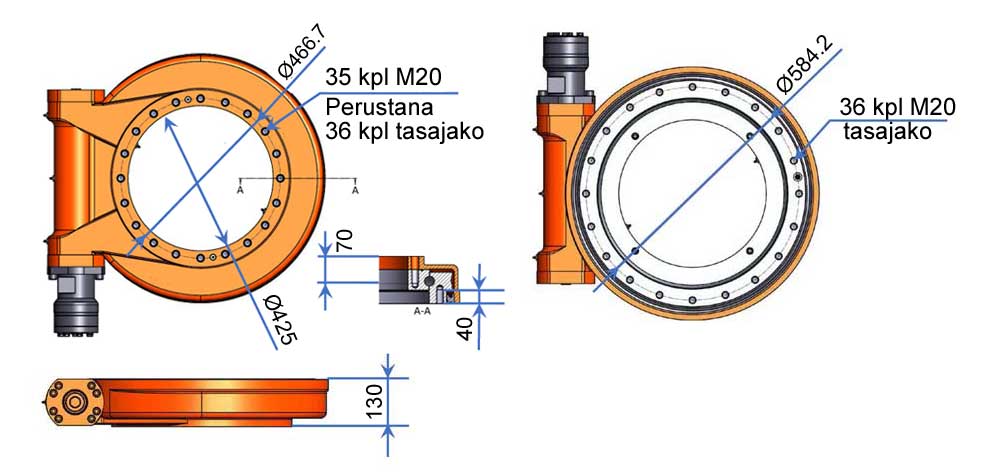

Schwenktrieb MER21 - Messungen

hydraulik rotator mense mer21 messungen

Der Schwenktrieb bietet eine unbegrenzte und stufenlose Schwenkbewegung ohne zu rutschen, wenn eine schwere Last getragen wird. Eine gut kontrollierte und stabile Drehbewegung macht das Arbeiten sicherer und effizienter. Arbeit wird leichter und schneller, wenn man hinter Ecken und Hindernissen erreicht, und Die Basismaschine muss weniger bewegt werden.

Was sind die Axial-, Radialbelastung- und Kippmoment?

Belastungen des Schwenktriebes
Belastungen des Schwenktriebes

Die Axialbelastung ist parallel zur Drehkranzachse.

Radialbelastung bedeutet vertikale Belastung zur Drehkranzachse.

Das Kippmoment ist die Last multipliziert mit dem Abstand zwischen der Lastposition und der Mitte des Drehkranzes. Wenn das durch Last und Abstand erzeugte Drehmoment größer ist als das Nenndrehmoment des Kippmoments, wird der Schwenktrieb umgekippt.

Verfügbare Ersatzteile für dieses Produkt, die Sie bestellen können. Wenn Sie das von Ihnen gesuchte Teil nicht finden können, kontaktieren Sie uns bitte.
